SbarraSistema di fissaggio SKL CLIP

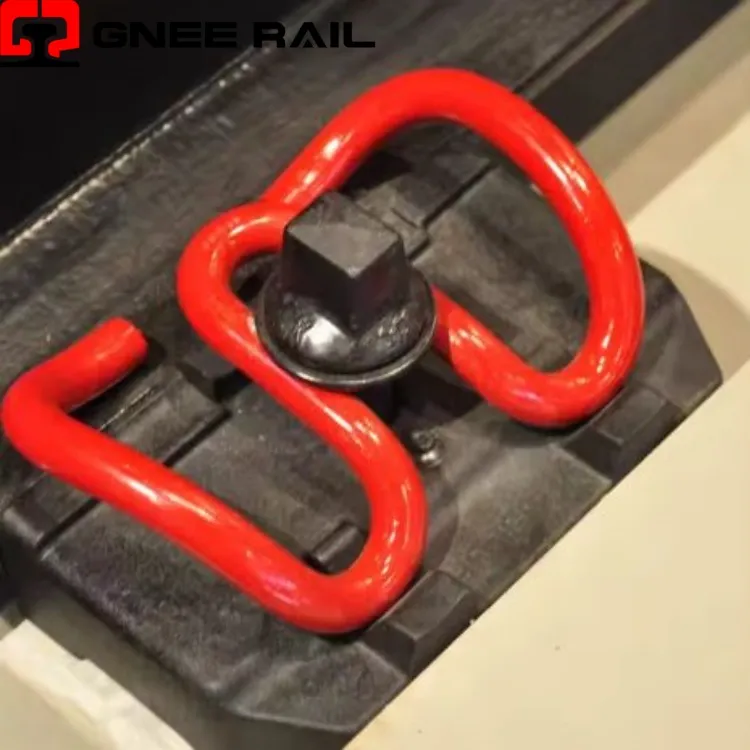

La clip SKL ferroviaria è un dispositivo di fissaggio in acciaio per molle forgiato che funziona come un sistema di ritenuta resiliente a due-punti per fissare le rotaie alle traversine di cemento attraverso un'interfaccia di spalla brevettata. La sua caratteristica corona a forma di omega- e la configurazione divergente del braccio creano un effetto autocentrante-durante l'installazione, garantendo un trasferimento simmetrico del carico al piede del binario. Progettata per applicazioni ad alta-velocità e-trasporto pesante, questa clip utilizza un design a-momento controllato in cui l'asse di flessione è posizionato strategicamente per massimizzare l'accumulo di energia elastica riducendo al minimo la deformazione permanente in decenni di servizio.
Specifiche tecniche:
| Attributo | Dettagli tecnici | Indicatore di prestazione |
|---|---|---|
| Metodo di formazione | Forgiatura a caldo con dimensioni-controllate dallo stampo | Il flusso del grano segue i contorni dello stress |
| Trattamento termico | Austempering (trasformazione bainitica) | Resistenza all'impatto Maggiore o uguale a 50 J (Charpy) |
| Forza di installazione | Requisito dello strumento di impostazione verticale | Forza di inserimento 15 kN – 25 kN |
| Gamma elastica | Deflessione massima consentita | Fino a 22 mm senza deformazione plastica |
| Benchmark sulla durata utile | Dati sulle applicazioni per trasporti pesanti- | >30 anni o 800 MGT |
Prospettiva di installazione e manutenzione:
- Autemperatura controllata:Sottoposto a trattamento termico isotermico che produce una microstruttura bainitica, offrendo tenacità e resistenza alla propagazione delle cricche superiori rispetto agli acciai per molle martensitici convenzionali.
- Gestione dell'integrità della superficie:La post-elaborazione include la rimozione controllata della decarburazione e la rettifica di precisione delle superfici di contatto critiche per eliminare i fattori di stress che potrebbero provocare cedimenti per fatica.
- Ottimizzazione del flusso di cereali:Il processo di forgiatura-a caldo allinea la struttura della grana del materiale con la traiettoria di sollecitazione della clip, seguendo il percorso naturale del carico dalla corona alla punta per una maggiore durata.
Manutenzione e prospettiva operativa
- Intreccio delle spalle:Le-tasche lavorate a macchina di precisione nel cast-della spalla agganciano il tallone della clip con una vestibilità con interferenza definita, creando un punto di reazione rigido che impedisce la migrazione laterale in condizioni di curvatura elevata.
- Profilo di interazione del pad:La geometria della punta della clip è progettata per applicare pressione attraverso un ampio-isolante del piede, distribuendo la forza in modo uniforme sulla superficie del cuscinetto del binario per impedire l'estrusione localizzata del cuscinetto.
- Capacità di ritenzione del manometro:La regolazione indipendente delle clip sinistra e destra consente-la messa a punto dello scartamento durante l'installazione senza richiedere il riposizionamento della traversina.
