SbarraSistema di fissaggio SKL CLIP

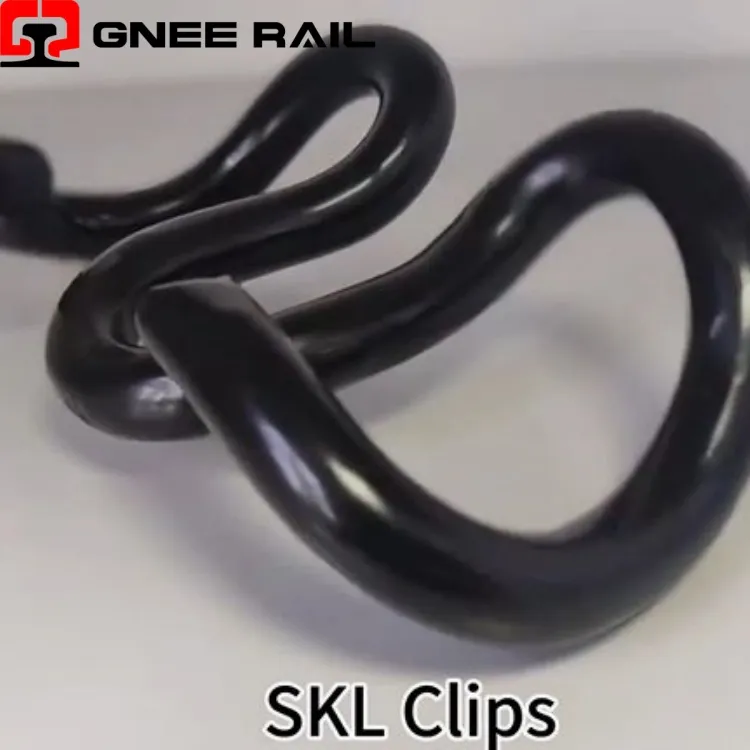

La clip Railway SKL è un dispositivo di fissaggio a molla resiliente a forma di V-, prodotto in acciaio per molle-micro-legato ad alte prestazioni mediante processi di forgiatura a caldo di precisione-e trattamento termico controllato, progettato specificamente per il fissaggio diretto alle traversine di cemento tramite getti standardizzati-sulle spalle. Caratterizzato dalla configurazione simmetrica a doppio-braccio e dalla caratteristica geometria della corona, questo dispositivo di fissaggio funziona secondo un principio di flessione pura in cui le due gambe vengono deviate elasticamente verso l'esterno durante l'installazione, convertendo la forza verticale applicata in una pressione di serraggio orizzontale sostenuta contro il piede della rotaia.
Specifiche tecniche:
| Parametro | Specifica | Caratteristica prestazionale |
|---|---|---|
| Tipo geometrico | Doppio braccio-simmetrico a forma di V- | Puro principio della molla flettente |
| Classificazione dei materiali | Acciaio per molle micro-legato | Resistenza allo snervamento 1.100 – 1.300 MPa |
| Metodo di installazione | Inserimento verticale con utensile idraulico o manuale | Forza di inserimento 20 – 35 kN |
| Deflessione elastica | Spostamento del braccio dallo stato libero | 20 – 28 mm per braccio |
| Temperatura di servizio | Gamma operativa completa | Da -45 gradi a +65 gradi |
Prospettiva di installazione e manutenzione:
- Raggio della corona ottimizzato:Il profilo parabolico della corona distribuisce lo stress di flessione in modo uniforme su tutta la larghezza della clip, eliminando le concentrazioni di stress localizzate che accelererebbero la fatica nelle configurazioni di molle a V-più semplici.
- Spessore sezione variabile:La sezione trasversale- si rastrema progressivamente dalla corona alla punta, adattando la distribuzione del materiale all'inviluppo del momento flettente e riducendo la massa non necessaria dove i livelli di stress sono inferiori.
- Posizionamento dell'asse neutro:Il baricentro geometrico è posizionato strategicamente per garantire che le sollecitazioni di trazione e compressione rimangano bilanciate in tutto l'intervallo di deflessione elastica, massimizzando la durata a fatica.
Manutenzione e prospettiva operativa
- Coinvolgimento progressivo:I bracci a clip sono progettati con un attacco rastremato-che si aggancia gradualmente alle tasche sulle spalle durante l'installazione, riducendo le forze di inserimento massime e consentendo una seduta fluida e controllata.
- Conferma acustica del posto a sedere:Si verifica uno scatto o un clic distinto quando i bracci della clip si innestano completamente nelle funzioni di ritenzione della spalla, fornendo agli operatori un feedback acustico immediato della corretta installazione.
- Prevenzione-dall'inserimento eccessivo:Gli arresti meccanici incorporati nell'interfaccia della spalla impediscono un'eccessiva deflessione della clip oltre il limite elastico, proteggendo dalla deformazione plastica durante l'installazione.
Gnee Fornitore professionale
