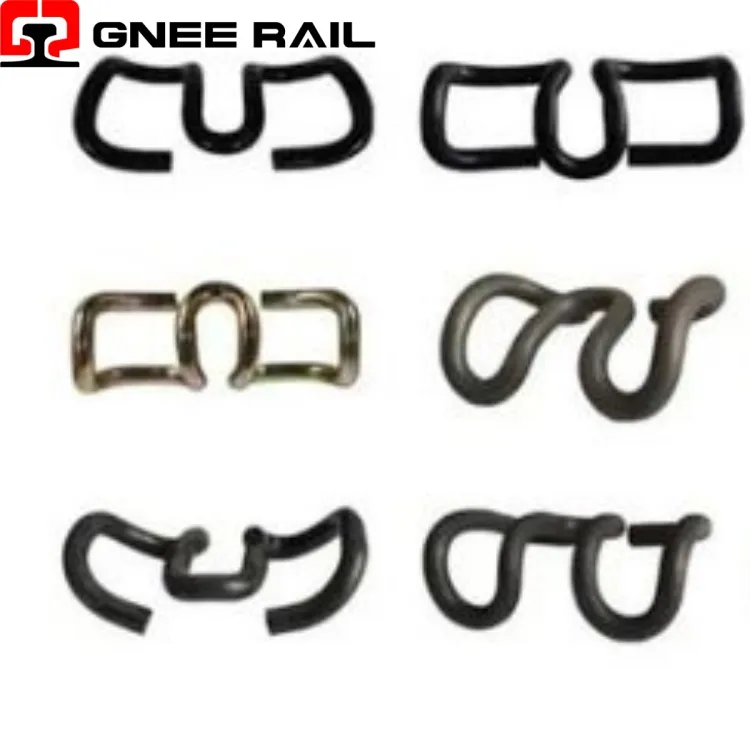

Traccia clip SKL

Railway Clip viene utilizzata per fissare le rotaie alla piastra di base sottostante insieme alla traversina in cemento. Per fissare i binari alla piastra base o al dormiente sottostante viene utilizzata una varietà di tipi diversi di clip-per carichi pesanti, uno dei quali comune è il clip a E, che ha la forma di una graffetta tozza. Un altro è il Tension Clamp SKL, che è anche il tipo più utilizzato in tutto il mondo. Altri come KPO Clamp e Nabla Clip, utilizzati anche in diverse situazioni.

Invia la tua richiesta

Chatta adesso

Descrizione

Parametri tecnici

↵

SbarraSistema di fissaggio SKL CLIP

La clip SKL ferroviaria è una fascetta tensionatrice a forma di V-ad alte prestazioni,-progettata per sistemi di fissaggio elastici su traverse di cemento, caratterizzata dal suo caratteristico design a doppio-braccio e dal meccanismo di inserimento verticale. Realizzata in acciaio per molle di alta-grado mediante formatura a caldo-di precisione e successivo trattamento termico, questa clip funziona secondo un principio di flessione pura in cui i bracci vengono deviati verso l'esterno durante l'installazione per generare una forza di serraggio controllata contro il piede della rotaia. La designazione SKL denota un'interfaccia standardizzata con spalle gettate-, che consente un'applicazione di precarico coerente su migliaia di chilometri di binari.

Specifiche tecniche:

Parametro	Specifica	Valore/caratteristica
Classificazione del progetto	Morsetto di tensione di tipo V-	Doppio-braccio simmetrico
Grado materiale	Acciaio per molle (ad es. 38Si7 / 52CrMoV4)	Limite di snervamento Maggiore o uguale a 1.200 MPa
Forza di serraggio nominale	Per clip al piede del binario	9 kN – 15 kN (a seconda della variante)
Corsa di installazione	Deflessione verticale del braccio	18 mm – 25 mm dalla posizione libera
Standard di protezione dalla corrosione	Rivestimento multi-strato	Resistenza alla nebbia salina Maggiore o uguale a 1.000 ore

Prospettiva di installazione e manutenzione:

Meccanismo di inserimento verticale:Progettato per l'installazione utilizzando uno strumento di impostazione idraulico o manuale che applica una forza verticale, comprimendo i bracci verso l'esterno nelle tasche delle spalle senza richiedere il martellamento laterale.
Deflessione-Design limitato:Incorpora funzionalità di arresto integrate-che impediscono la-compressione eccessiva durante l'installazione, garantendo una forza di serraggio costante indipendentemente dalla tecnica dell'operatore.
Aggancio del blocco positivo:Il feedback acustico e tattile durante l'installazione conferma il completo inserimento dei bracci della clip nei fermi della spalla, eliminando ambiguità nella verifica sul campo.

Manutenzione e prospettiva operativa

Curva di rigidità progressiva:Presenta caratteristiche di molla non-lineari in cui la deflessione iniziale richiede una forza inferiore, con una rigidità che aumenta progressivamente man mano che lo spostamento della rotaia si avvicina ai limiti massimi.
Ottimizzazione della ritenuta laterale:La geometria a V-fornisce stabilità laterale intrinseca, resistendo alle tendenze di ribaltamento delle rotaie senza richiedere componenti di guida aggiuntivi oltre l'interfaccia della spalla.
Disaccoppiamento ad alta-frequenza:La massa e la geometria della molla sono ottimizzate per evitare la risonanza con le tipiche frequenze di vibrazione indotte dal treno-, prevenendo l'amplificazione armonica che potrebbe accelerare la fatica.
