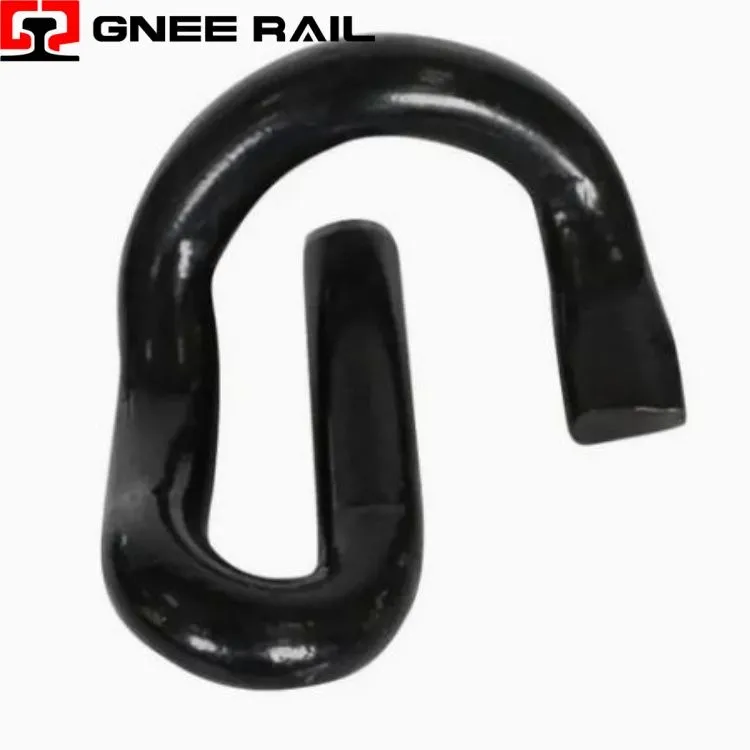

Sistema di fissaggio a clip per binario E
Il Railway E Clip è un dispositivo di fissaggio in acciaio resiliente progettato per fissare le rotaie alle traversine di cemento nei moderni sistemi di binari. Realizzato in acciaio per molle di alta-grado, il suo caratteristico profilo a forma di E-offre una forza di serraggio precisa e allo stesso tempo asseconda i movimenti dinamici del binario. Questa clip consente una rapida installazione e rimozione senza strumenti specializzati. Il suo design collaudato garantisce prestazioni affidabili nelle applicazioni di linea principale, di transito e di trasporto pesante-in tutto il mondo.
Specifiche tecniche:
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Railway E Clip – Dispositivo di fissaggio elastico per binari |
| Grado materiale | 60Si2Mn / 51CrV4 / Equivalente in acciaio per molle |
| Finitura superficiale | E-cappotto/lamelle di zinco/geomet/fosfatazione |
| Diametro del filo | 14 mm – 16 mm (0,55 – 0,63 pollici) |
| Forza di serraggio | 8 – 14 kN per clip (a seconda del sistema) |
| Deflessione elastica | Campo di lavoro 10 – 14 mm |
| Vita affaticata | Maggiore o uguale a 5 milioni di cicli senza frattura |
Prospettiva di installazione e manutenzione:
- Presenta tre gambe parallele che formano una forma a E-per una distribuzione equilibrata della forza della molla.
- Incorpora zone di transizione curve che riducono al minimo la concentrazione dello stress durante la deflessione.
- Progettato con geometria simmetrica che consente un'installazione identica da entrambi i lati.
- Rapporto ottimizzato della lunghezza delle gambe per ottenere la massima corsa elastica prima della deformazione permanente.
- Fornisce una pressione di contatto costante lungo il piede della rotaia attraverso punti di supporto- formati con precisione.
Manutenzione e prospettiva operativa
- Installato utilizzando un semplice strumento a leva senza richiedere apparecchiature di pre-tensionamento.
- Rimosso rapidamente durante la manutenzione utilizzando lo stesso strumento di estrazione.
- Supporta l'installazione manuale adatta per percorsi remoti.
- Supporta l'applicazione meccanizzata per progetti di costruzione-di volume elevato.
- Consente la verifica visiva del corretto posizionamento attraverso l'allineamento visibile della clip.
Gnee Fornitore professionale
