↵Sistema di fissaggio Rail e clip

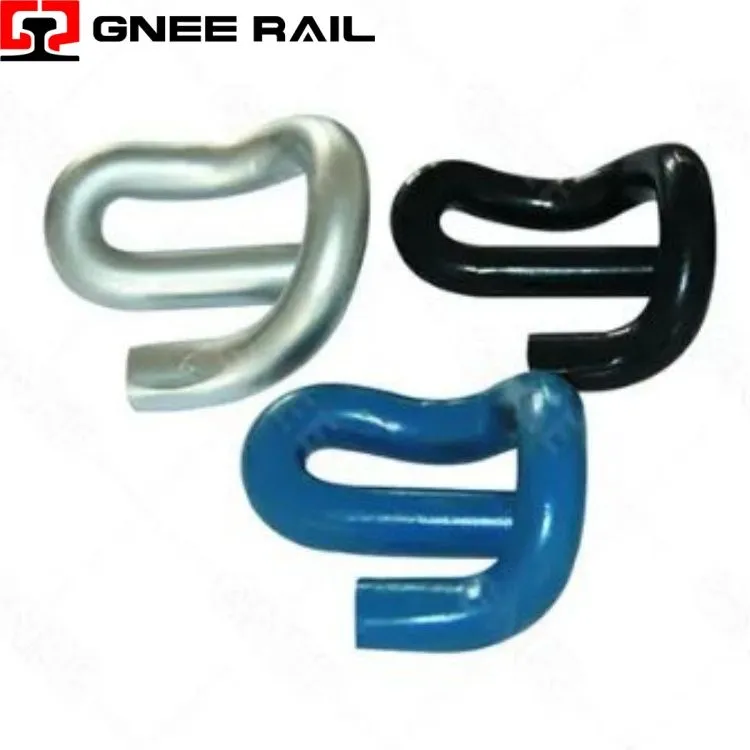

Una E-Clip ferroviaria è undispositivo di fissaggio in acciaio per molle tensionatoche fissa il piede della rotaia alla spalla della traversinadeformazione elastica e resistenza torsionale-unico tra gli elementi di fissaggio per rotaie per la suaforza di serraggio auto-regolanteche aumenta sotto carico dinamico, itsinstallazione a-componente singolonon richiede dadi, bulloni o isolanti separati nella forma base, e il suogeometria della sezione universaleche può ospitare traversine sia in cemento che in acciaio su 30+ profili ferroviari; nonostante la somiglianza visiva, le varianti E-Clip differiscono sostanzialmente indiametro della barra, carico di punta, classe di fatica e protezione dalla corrosione, rendendo la sostituzione tra-standard una delle principali cause di ampliamento prematuro del calibro.
Specifiche tecniche:
| Variante | Diametro della barra | Carico nominale della punta | Deflessione massima | Idoneità del rivestimento | Limitazione netta |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | Solo metropolitana leggera;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dacromet, Geometra | HDG vietati (rischio di infragilimento) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, scaglie di zinco- | Trasporto pesante; 40t capace |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Ossido nero, Dacromet | Norma cinese; specifico dello spessore del nastro |
| SKL-tipo E-Clip | 18-20 mm | 12-18 kN | 10–14 mm | HDG (solo inferiore o uguale a 18 mm) | Non intercambiabile con le spalle Pandrol |
| Acciaio inossidabile | 20 mm | 8,5–9,5 kN | 15 mm | Nessuno richiesto | Grado 316L; 50+ anno di vita costiera; Costo più alto del 30%. |
Gamma di prestazioni:
Forza-proporzionalità di carico– A differenza dei chiodi a vite con forza di serraggio fissa, carico della punta E-Clipaumenta del 15–25% sotto il passaggio delle ruotea causa della deflessione del piede della rotaia. Questa azione auto-serrante resiste allo scorrimento sotto carichi pesanti sull'asse.
Principio del fascio di torsione– La clip funziona come abarra di torsione pre-sollecitata, non una molla a sbalzo. La gamba ruotata durante l'installazione immagazzina energia nel raggio di curvatura, non nel tratto rettilineo. Ciò distribuisce la deformazione e triplica la durata a fatica rispetto ai design a sbalzo.
Angolo di interazione della spalla– Il vettore della forza di bloccaggio ènon verticale. La punta contatta il piede della rotaia a 38 gradi –42 gradi, creandocomponente orizzontaleche preme la rotaia contro la faccia del calibro. Angolo insufficiente → spostamento laterale; angolo eccessivo → la punta si solleva sotto carico.
Manutenzione e prospettiva operativa
- Ossido nero + olio– Costo più basso, durata di 3–8 anni in zavorra asciutta. Lo strato di ossido forniscenessuna protezione catodica; una volta rotto, il metallo base si corrode a una velocità di 0,1–0,2 mm/anno. Non adatto per tunnel, strade costiere o strade bagnate.
- Dacromet/Geomet– 12-20 anni di vita.Rivestimento in lamelle di zinco-alluminio, spessore 8–12 µm. Nessun rischio di infragilimento da idrogeno. Temperatura massima di servizio 300 gradi (illimitata per ferrovia). Preferito per il traffico ad alta-velocità e misto.
- Zincatura a caldo-per immersione (HDG)– 25–40 anni di vita.Limitato al diametro della barra Inferiore o uguale a 18 mm. Una sezione più spessa (20 mm) rischia di provocare rotture da raffreddamento durante il ritiro dal bagno di zinco. Le specifiche richiedono prove di impatto su campioni di produzione.
Gnee Fornitore professionale
↵Sistema di fissaggio con morsetto per binario
Questo rapporto fornisce un esame tecnico conciso dei sistemi di morsetti ferroviari, concentrandosi sui loro aspettifunzione temporanea/non-permanente, meccanismi di trasferimento del carico di emergenza-e compatibilità con sezioni ferroviarie non-standard. L'analisi evita deliberatamente la sovrapposizione con le discussioni precedenti relative alle clip elastiche (E-Clip, SKL, Fastclip, Nabla), punte a vite o punte a cane. Il focus qui èpratici e distinti: recupero da deragliamento, emergenze da rottura di rotaie e applicazioni su rotaie/porti con gru.
Specifiche tecniche:
| Variante | Applicazione primaria | Compatibilità delle sezioni ferroviarie | Meccanismo di bloccaggio | Caratteristica visiva distintiva | Errore comune-selezione |
|---|---|---|---|---|---|
| GTR-1 / MCT (Emergenza) | Ponte sulle rotture ferroviarie | UIC54, UIC60, 115RE, 136RE | Piastra centrale del ponte + morsetti doppi | Frattura della lunga placca centrale; configurazione a quattro-bulloni | Utilizzato come clip permanente (errato-richiede una ri-serratura settimanale) |
| Morsetto per rotaia della gru (FPA/FPD) | Rotaie per gru portuali/industriali | A100, A120, A150, ASCE 171/175 | Impegno delle ganasce laterali-della testata della rotaia | Morsetti per la testa della rotaia, non per i piedi; nessuna fissazione per il dormiente | Specificato per la linea principale (vincolo laterale insufficiente) |
| Morsetto per giunto a blocco isolato | Giunti ferroviari isolati | UIC54, UIC60 | Piastre separatrici dielettriche + tiranti | Strati isolanti visibili in fibra di vetro/epossidici | Morsetto standard installato-guasto del circuito del segnale |
| Morsetto di arresto del respingente (scorrevole) | Assorbimento dell'energia d'impatto | UIC54, UIC60 | Tensione di scorrimento calibrata | Fori per bulloni allungati; indicatori di usura | Morsetto fisso installato-nessuna funzione scorrevole |
| Morsetto per costruzione temporanea | Allestimento dell'appaltatore | Tutte le sezioni a fondo-piatto | Forma a U-semplice + bullone centrale singolo | Design minimalista; nessuna sagomatura del piede della rotaia | Utilizzato in tracce permanenti (danni da rientranza) |
Gamma di prestazioni:
Bloccaggio di emergenza per rottura rotaia (ripristino del traffico):
In seguito alla rottura della rotaia o del cedimento della saldatura, vengono applicati morsetti tensionatori (ad es. GTR-1, MCT) sul sito della frattura.Capacità di trasferimento del carico: 80-120 kNper coppia di morsetti. Ripristina immediatamente il passaggio a 20 km/h. La riparazione permanente avviene entro 24-72 ore.
Operazioni di recupero e rirailing deragliamento:
I morsetti fissano le rotaie alle traversine durante la ringhiera della gru. Previene lo spostamento dei cingoli durante il sollevamento di carichi (fino a 200 tonnellate). Applicato a intervalli di 2 m attraverso la zona di deragliamento. Rimosso dopo che le ruote sono state rimesse sulla rotaia.
Manutenzione e prospettiva operativa
- Velocità di installazione e rimozione (contesto di emergenza):
- Installazione manuale del morsetto:30-60 secondiutilizzando una chiave a percussione o una presa a cricchetto. Applicazione della pinza idraulica:15-20 secondi. La velocità è fondamentale-le finestre di possesso del rail break sono in media di 45-60 minuti.
- Mantenimento della tensione del bullone (ri-serraggio settimanale):
- I morsetti si basano sulla forza di serraggio del bullone, non sulla geometria della molla. Cause delle vibrazioniPerdita di coppia del 10-15% a settimanasotto traffico. Ri-serraggio settimanale obbligatorio per l'uso continuo. Dopo 4-6 settimane, il rischio di grippaggio del thread aumenta: i morsetti vengono rimossi e sottoposti a manutenzione.
Gnee Fornitore professionale
