Sbarrae Sistema di fissaggio CLIP

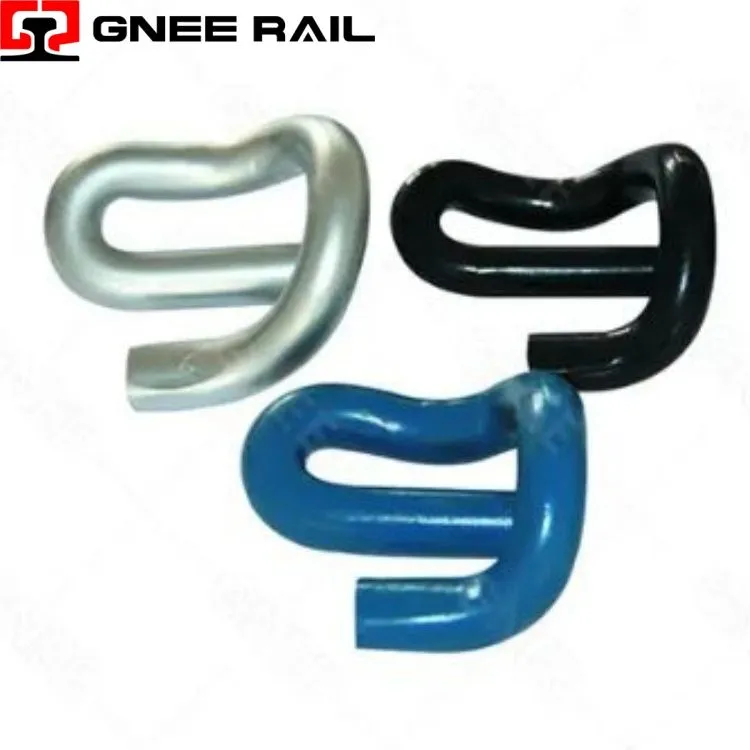

La Railway E-Clip è una chiusura a molla tridimensionale caratterizzata dalla sua caratteristica geometria a forma di epsilon-, realizzata in acciaio per molle al silicio-manganese di alta qualità-attraverso processi di formatura a freddo-di precisione e trattamento termico. Questo dispositivo di fissaggio funziona secondo un principio combinato di flessione-torsione, in cui la sezione curva centrale funziona come una cerniera flessibile mentre i bracci esterni trasmettono la forza di serraggio al piede del binario attraverso punti di contatto posizionati strategicamente.
Specifiche tecniche:
| Parametro | Specifica | Caratteristica prestazionale |
|---|---|---|
| Configurazione primaverile | A forma di epsilon-, tridimensionale- | Operazione combinata di flessione-torsione |
| Designazione della lega | Acciaio per molle al silicio-manganese | 55Si7 / 60Si2Mn / equivalente |
| Forza di serraggio | Ai piedi del binario, condizione installata | 11 – 16 kN (a seconda della variante) |
| Deflessione massima | Gamma elastica | Spostamento verticale 18 – 22 mm |
| Protezione dalla corrosione | Rivestimento in lamelle di zinco-alluminio | >Resistenza alla nebbia salina di 1.000 ore |
Prospettiva di installazione e manutenzione:
- Percorso di caricamento tridimensionale-:La geometria epsilon crea una configurazione della molla non-planare in cui il vettore di carico si sposta da verticale in corrispondenza dell'impegno della spalla a orizzontale in corrispondenza del contatto con la rotaia, consentendo un'efficiente trasmissione della forza attraverso il corpo della clip.
- Zone di flessione multiple:Tre zone di flessione distinte-corona, arco centrale e puntali-lavorano in sequenza durante la deflessione, distribuendo la tensione su tutta la lunghezza della clip anziché concentrare la tensione su un singolo punto cardine.
- Caratteristica di rigidità progressiva:La configurazione geometrica genera una curva di forza non-lineare-di deflessione dove la rigidità aumenta progressivamente con la deflessione, fornendo una risposta cedevole sotto carichi normali e un fermo fermo sotto spostamenti estremi.
Manutenzione e prospettiva operativa
- Processo di spegnimento controllato:Il trattamento termico di precisione mediante tempra in olio seguita da rinvenimento consente di ottenere una microstruttura bainitica-martensitica uniforme che bilancia la durezza con la resistenza alla frattura per prestazioni resistenti agli urti-.
- Copertura della pallinatura:La pallinatura a copertura-completa a intensità controllate crea uno strato di stress residuo di compressione che si estende 0,2–0,4 mm sotto la superficie, chiudendo efficacemente i microscopici difetti superficiali che potrebbero fungere da siti di inizio della fatica.
- Mitigazione dell’infragilimento da idrogeno:I rigorosi protocolli di cottura post-placcatura garantiscono il completo degassamento dell'idrogeno dopo l'applicazione della protezione dalla corrosione, preservando la duttilità nell'acciaio per molle ad alta-durezza.
