Sistema di fissaggio a clip per binario E

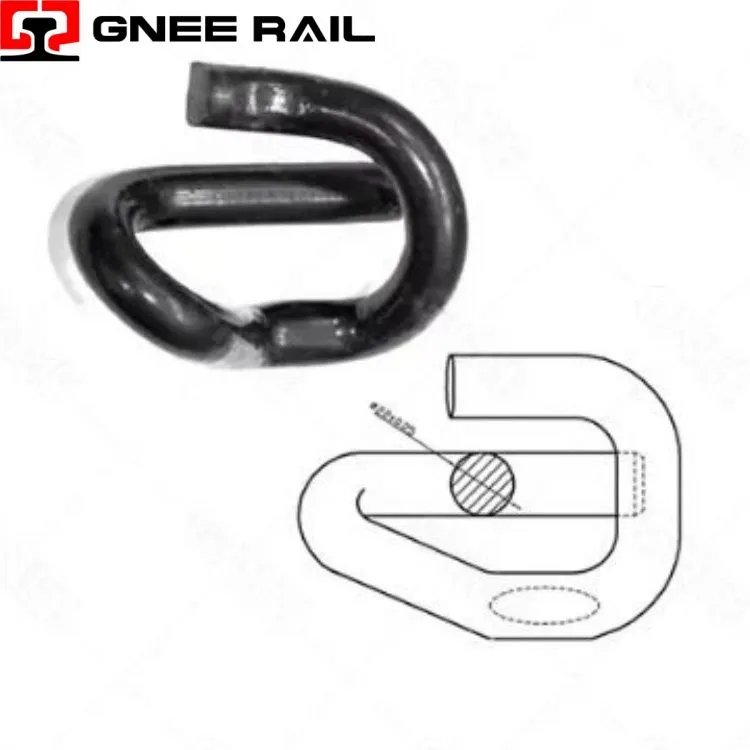

Il Railway E-Clip è un dispositivo di fissaggio a molla a forza-costante con una caratteristica geometria a forma di epsilon-, utilizzato nei sistemi di traverse di cemento. Realizzato in acciaio al manganese-trattato termicamente-, immagazzina energia elastica durante l'installazione per fornire una forza di serraggio sostenuta sul piede del binario. Il design a-anello chiuso si incastra con le spalle-inserite nelle spalle, garantendo una ritenzione sicura e prestazioni affidabili sulle linee ferroviarie principali, ad alta{9}}velocità e per il trasporto merci.
Specifiche tecniche:
| Parametro | Specifica | Indicatore di prestazione |
|---|---|---|
| Tipo a molla | Forza costante a forma di epsilon- | Design a flessione multi-zona |
| Materiale | Acciaio per molle 60Si2Mn | Resistenza alla trazione 1.300–1.500 MPa |
| Forza di serraggio | 12–16 kN per clip | <10% relaxation over service life |
| Capacità verticale | Deflessione elastica di 20 mm | Può ospitare l'insediamento dei binari |
| Protezione dalla corrosione | Scaglie di zinco-alluminio | Resistenza alla nebbia salina di 1.500 ore |
| Certificazione | Conforme alla norma EN 13481-2 | Categoria C per traversine in cemento |
Prospettiva di installazione e manutenzione:
- La clip accetta una leva isolata standard sia per l'installazione che per la rimozione, senza richiedere strumenti idraulici o pneumatici.
- Una tasca definita per l'innesto dell'utensile cattura positivamente la leva, impedendo lo slittamento durante l'azionamento ad alta-forza.
- Il feedback acustico e tattile conferma il corretto posizionamento quando i bracci della clip si inseriscono completamente nelle tasche sulle spalle.
- I segni di riferimento visivi sul corpo della clip consentono una rapida ispezione post-installazione senza apparecchiature di misurazione.
Manutenzione e prospettiva operativa
- La geometria epsilon crea una rigidità della molla non-lineare che attenua la deflessione iniziale irrigidendosi sotto carichi estremi .
- È consentito il movimento verticale della guida fino a 20 mm senza superare i limiti elastici del materiale o perdere la forza di bloccaggio.
- La clip assorbe le vibrazioni ad alta-frequenza derivanti dall'interazione tra ruota-e rotaia, riducendo i carichi trasmessi alla struttura della traversina.
- La stabilità torsionale è inerente al design simmetrico, impedendo la rotazione o la migrazione all'interno dell'alloggiamento della spalla.
Gnee Fornitore professionale
