Sistema di fissaggio a punta con vite per binario

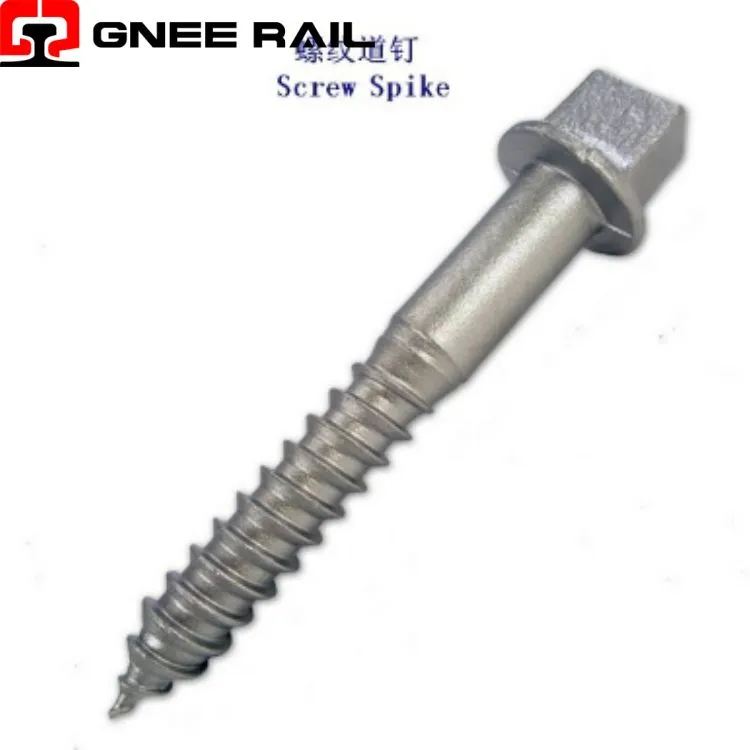

Il picchetto a vite ferroviario è un dispositivo di fissaggio con filettatura elicoidale realizzato in acciaio al carbonio o legato ad alta- resistenza, progettato per fissare le piastre di ancoraggio delle rotaie o fissare direttamente le rotaie a traversine in legno, compositi o in legno ingegnerizzato tramite inserimento rotazionale. Caratterizzato dalla testa di comando quadrata o esagonale, dalla filettatura a spirale continua che si estende fino a una punta rastremata o smussata e dal profilo della filettatura sagomato con precisione-, questo dispositivo di fissaggio converte l'input torsionale in un precarico assiale misurabile che mantiene una forza di serraggio costante per tutta la sua durata di servizio.
Specifiche tecniche:
| Attributo | Dettagli tecnici | Indicatore di prestazione |
|---|---|---|
| Metodo di formazione del filo | Laminato (formato a freddo-) o tagliato | Filetti rullati: durata a fatica superiore |
| Configurazione della testa | Attacco quadrato, esagonale o rotondo | 5/8" – 1" di larghezza tipica |
| Diametro nominale | Diametro del gambo | 5/8" – 1" (16 mm – 25 mm) |
| Massima resistenza alla trazione | Capacità materiale | 120 – 150 ksi (830 – 1035 MPa) |
| Protezione dalla corrosione | Rivestimento o placcatura | Zincato a caldo-per immersione, zincato meccanicamente o Xylan |
Prospettiva di installazione e manutenzione:
- Condivisione del carico multi-fianco:L'impegno continuo della filettatura distribuisce la tensione applicata su 8-12 fianchi della filettatura individuale, riducendo la concentrazione di sollecitazione in ogni singolo punto e consentendo una forza di serraggio totale più elevata rispetto agli elementi di fissaggio motorizzati di diametro equivalente.
- Ottimizzazione del piano di taglio:Il gambo del dispositivo di fissaggio è posizionato sull'asse neutro della sezione della traversina sotto i carichi ferroviari verticali, riducendo al minimo l'interazione combinata di tensione-taglio che accelererebbe la fatica in altre configurazioni di fissaggio.
- Riduzione del momento flettente:L'impegno filettato su tutta la lunghezza- impedisce la flessione del cantilever che influisce sulle punte guidate durante il movimento laterale della guida, limitando il carico degli elementi di fissaggio principalmente alla tensione assiale.
Manutenzione e prospettiva operativa
- Protocollo di controllo-della coppia:Il campionamento casuale durante l'installazione utilizza chiavi dinamometriche calibrate per verificare che la coppia applicata rientri entro i limiti specificati, fornendo una garanzia statistica della corretta tensione tra la popolazione installata.
- Correlazione di svolta-della-madre:Per le applicazioni critiche, la rotazione angolare dal primo contatto alla posizione finale fornisce una verifica indipendente del raggiungimento del precarico corretto, integrando la misurazione della coppia.
- Misurazione della lunghezza ad ultrasuoni:I programmi di qualità avanzata utilizzano estensimetri a ultrasuoni per misurare direttamente l'allungamento degli elementi di fissaggio durante l'installazione, stabilendo la forza di serraggio effettiva indipendentemente dalle variabili di coppia-di attrito.
