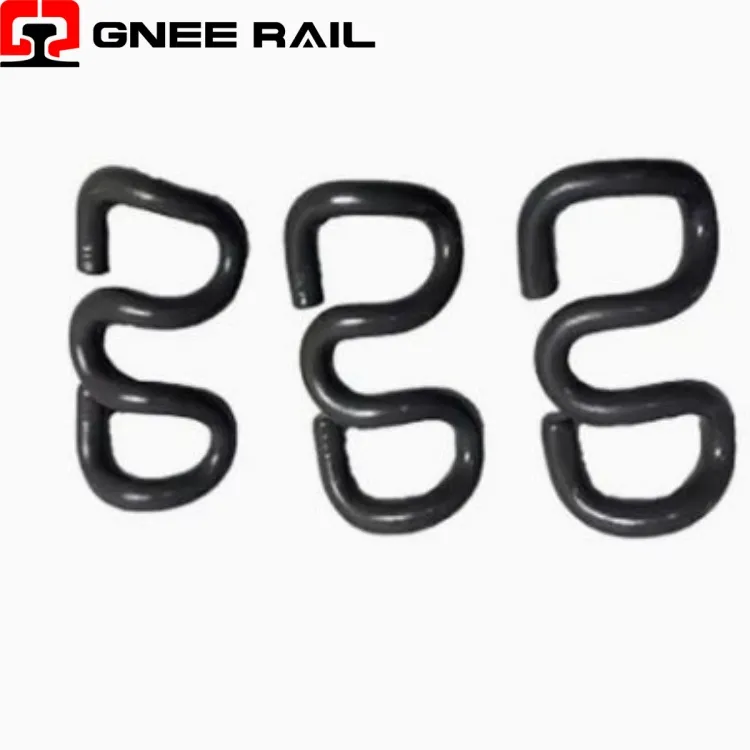

SbarraSistema di fissaggio SKL CLIP
La famiglia SKL Clip rappresenta la risposta ingegneristica alle crescenti richieste del moderno trasporto ferroviario. Ogni iterazione-da SKL 12 a SKL 24 scala il materiale e la geometria per adattarli all'intensità del traffico: filo più spesso per carichi più pesanti, curvatura ottimizzata per una maggiore deflessione, metallurgia migliorata per una maggiore durata a fatica
Specifiche tecniche:
| Parametro | SKL 12 | SKL 14 | SKL21 | SKL24 |
|---|---|---|---|---|
| Diametro del filo | 12 mm | 14 mm | 21 mm | 24 mm |
| Intervallo di carico della punta | 7–9 kN | 9-11 kN | 11-14 kN | 14-18 kN |
| Grado materiale | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| Vita affaticata | >Cicli 3M | >Cicli 3M | >Cicli da 5 milioni | >Cicli da 5 milioni |
| Applicazione primaria | Metropolitana/metropolitana leggera | Traffico misto | Alta-velocità | Trasporto pesante |
| Metodo di installazione | Leva manuale | Idraulico | Idraulico | Idraulico |
| Peso per pezzo | ~0,8kg | ~1,1kg | ~2,3kg | ~3,1kg |
Prospettiva di installazione e manutenzione:
- Decarburazione superficiale rigorosamente controllata<0.1mm depth to prevent fatigue crack initiation.
- Purezza delle inclusioni monitorata tramite test ad ultrasuoni per garantire l'integrità del materiale a livello microscopico.
- Affinamento del grano ottimizzato per resistenza bilanciata (trazione 1.400–1.600 MPa) e duttilità nell'intera sezione trasversale-.
Manutenzione e prospettiva operativa
- Rapporto lunghezza gamba calcolato con precisione per massimizzare l'accumulo di energia per millimetro di deflessione.
- Il momento d'inerzia della sezione trasversale- varia lungo la lunghezza della clip per una distribuzione graduata delle sollecitazioni sotto carico.
- La geometria della superficie di contatto corrisponde esattamente al raggio del piede della rotaia per un trasferimento uniforme della pressione senza carico puntuale.
- Il posizionamento dell'asse neutro garantisce il completo recupero elastico dopo eventi di carico estremo fino al 150% della deformazione di progetto.
Gnee Fornitore professionale
