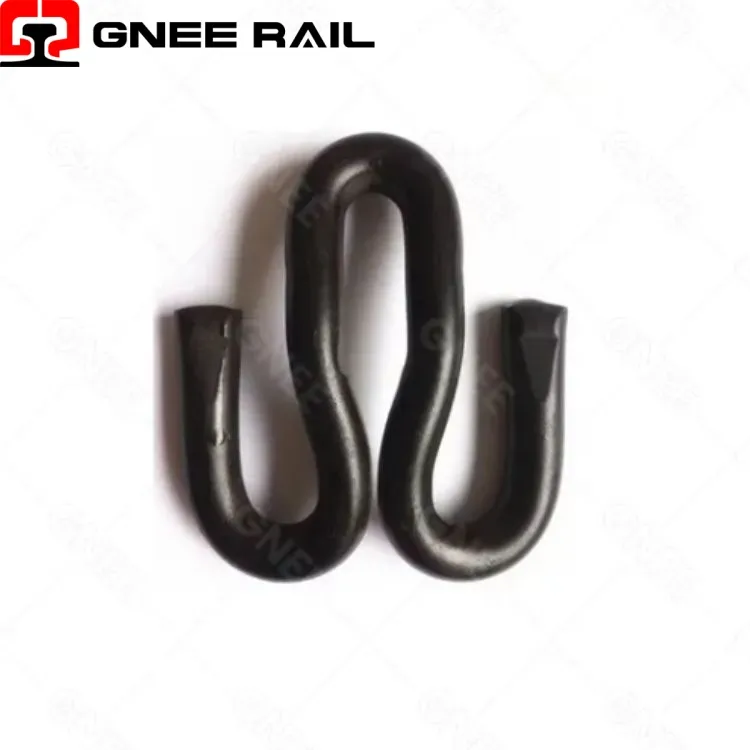

↵Sistema di fissaggio rapido con clip per binario
Questo rapporto fornisce un esame tecnico conciso dei sistemi Railway Fastclip, concentrandosi sudesign proprietario della clip prigioniera di origine Pandrol-. L'analisi evita deliberatamente la sovrapposizione con le discussioni precedenti riguardanti la metallurgia E-Clip, le tabelle delle varianti SKL o le metodologie NDT standard. Il focus qui èpratici e distinti: ambienti di installazione meccanizzata, vincoli di manutenzione di rinnovo rapido-e livelli di forza di serraggio specifici del modello-.
Specifiche tecniche:
| Variante | Forza di serraggio | Viaggio primaverile (min.) | Indice di carico sull'asse | Applicazione distinta | Requisito degli strumenti |
|---|---|---|---|---|---|
| FC1306 | 3 kN (±? ) | 7 mm | Metropolitana leggera/metropolitana | La regolazione del misuratore è critica | Strumento di retrazione speciale |
| FC1504 | 10 kN (±1,0 kN) | 10 mm | 26 t (capacità 40 t) | Linea principale per trasporti pesanti | Automatizzato/meccanizzato |
| DFC | Non specificato | Non specificato | 250 km+ passeggeri | Solaio senza zavorra (tunnel) | Captive pour-compatibile |
| Fastclip isolato | Per variante di base | Per variante di base | Elettrificato in corrente continua | Isolamento della trazione | Specifico dell'isolante- |
| Clip veloce dell'avanguardia | Smorzato | Controllo delle vibrazioni | 250 km+ passeggeri | Mitigazione del rumore/vibrazioni | Integrazione composita |
Gamma di prestazioni:
FC1504 – Linee principali per trasporti pesanti (carichi per asse da 26 t a 40 t):
Specified for 26t standard heavy haul and available for 40t ultra-heavy configurations. Delivers 10 kN ±1.0 clamping force with >Escursione molla 10mm. Da preferire dove vengono utilizzati sistemi di rinnovamento meccanizzato dei binari.
FC1306 – Linee di raccordo della metropolitana leggera e della metropolitana:
Utilizzato su corridoi passeggeri secondari e binari di accesso ai depositi metropolitani. 3 forza di serraggio kN con corsa minima della molla di 7 mm. Utilizzato laddove i requisiti di regolazione del calibro (da -8 mm a +4 mm) superano la capacità SKL12.
Captive Fastclip – Treni per il rinnovo automatizzato dei binari:
Progettato specificatamente per il relè meccanizzato ad alto-output. La geometria a forma di M- consente l'inserimento perpendicolare alla rotaia tramite macchine di ritaglio automatizzate. Elimina la gestione manuale delle clip durante i turni di rinnovo notturno di oltre 1 km
Manutenzione e prospettiva operativa
- Tasso di rinnovo meccanizzato (treni automatizzati):
- I sistemi Fastclip raggiungonoRinnovo binari da 800-1200 m per turno notturnoutilizzando macchine clippatrici dedicate. Le clip vengono inserite perpendicolarmente alla guida a intervalli di 4-6 secondi senza movimentazione manuale. Non realizzabile con sistemi a clip ad inserimento laterale.
- Durata della sostituzione manuale (utensili manuali):
- È necessaria la sostituzione della clip singola3-5 minutiutilizzando strumenti di retrazione specializzati. La clip deve essere ritirata perpendicolarmente alla posizione di rilascio specifica. A differenza delle E-Clip, non è consentito lo smontaggio del martello-rischio di rottura del cappuccio isolante.
