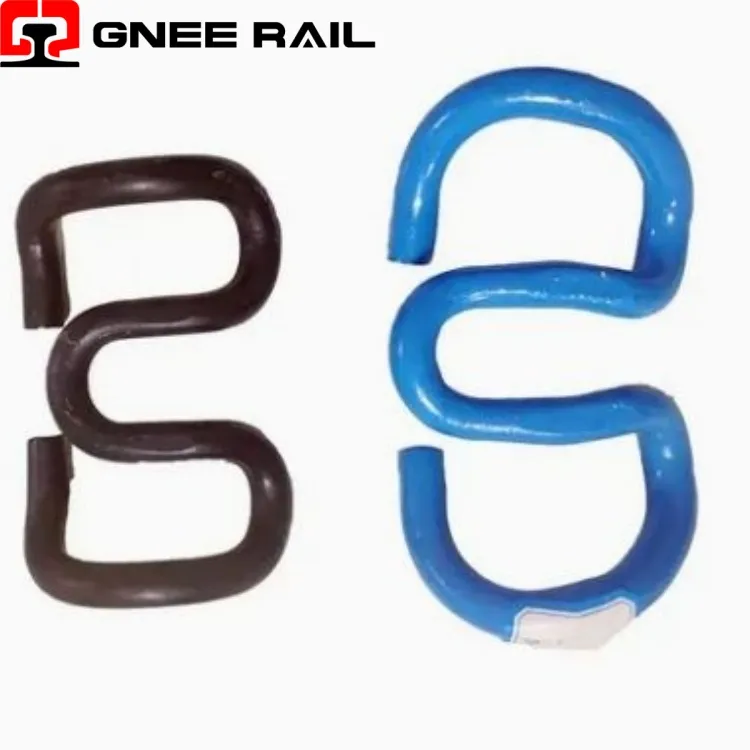

Name: Cina Produttori di clip SKL in acciaio al carbonio Fornitori Fabbrica - Campione gratuito - Gnee Steel
Brand: GNEE
SKU: 297845502

Descrizione

Parametri tecnici

↵Sistema di fissaggio Rail skl

Una clip SKL ferroviaria è achiusura in acciaio a molla a forma di omega-resistente alla tensione-che opera attraversodeflessione elastica definita tra una spalla-ingessata e un bullone a T-o un ancoraggio di tensione con punta a vite- unico tra tutti i clip ferroviari comesolo progettazione che richiede il pre-assemblaggio in una-"posizione di parcheggio" non tensionata prima dell'-attivazione in loco, ILsolo clip in cui la forza di bloccaggio è impostata dalla tensione filettata controllata dalla coppia-anziché dalla deflessione geometrica

Specifiche tecniche:

Modalità di fallimento/trappola	Variante interessata	Causa ultima	Difficoltà di rilevamento	Conseguenza
Scorrimento del filo del tassello	SKL15, SKL18	Rilassamento PA66 sotto carico	Il controllo della coppia risulta normale; forza bassa	Rail creep >3 mm/anno; Rischio di instabilità del CWR
Spaccatura della tasca del tallone	Tutta traversina di cemento	Congelamento-disgelo + ingresso di acqua	Calibro della larghezza della tasca	Rotazione della clip; sollevamento delle dita dei piedi; frattura della gamba
Fatica da flessione dei bulloni a T-	SKL12	Installazione non-perpendicolare	Solo monitoraggio dell'angolo di coppia-	Separazione della testa del bullone; espulsione della clip
Scambio 38Si7 vs 60Si2CrA	Esportazione SKL12/15	Frode sui certificati di fabbrica	XRF identico; richiede carbonio OES	Europa: rapida usura; Cina: infragilimento
Mancata corrispondenza del modulo del thread	Bullone/tassello SKL15	Confusione tra M22 e 7/8"-9 UNC	Calibro del passo della filettatura obbligatorio	Cross-threading; Perdita di pull-out dell'80%.
Sostituzione perno eccentrico	Regolazione SKL12	Fornitura non-Vossloh "compatibile".	Visivo: perno centrato vs offset	Possibilità di regolazione del calibro zero

Gamma di prestazioni:

Scorrimento della filettatura del tassello (invisibile)- I fili dei tasselli in plastica si rilassano sotto un carico di trazione sostenuto. SKL15 installato a 200 Nm → dopo 5 anni,forza di serraggio residua 12–13 kNnonostante il controllo della coppia mostri 200 Nm. Motivo: l'attrito è aumentato, la tensione no. La diagnosi richiedetest di decollo-(misurare la forza quando la punta della clip si separa appena dalla guida).

Ampliamento della corrosione della tasca del tallone- Acqua intrappolata nelle tasche sulle spalle (traverse di cemento). Cicli di congelamento-disgelobordi delle tasche di scheggiatura 0,2–0,5 mm/anno. Perdita del supporto del tallone → la clip ruota sotto carico → la punta si solleva di 0,3 mm/ciclo → sfregamento da impatto → frattura della gamba a cicli 2M (certificato 5M). Rilevamento: larghezza tasca > nominale +2 mm.

Manutenzione e prospettiva operativa

DIN 17221 rispetto a GB/T 1222 Metallurgia- SKL europeo:38Si7(0,35–0,42% C), focalizzato sulla duttilità. SKL cinese:60Si2CrA(0,56–0,64% C), focalizzato sulla forza.Non equivalente. 38Si7 nel corridoio cinese ad alta-velocità → rapida usura delle punte (più morbida). 60Si2CrA nel tunnel europeo → rischio di infragilimento da idrogeno (durezza maggiore, suscettibile all'infragilimento da Zn).
Confusione sulla forma della filettatura M22- SKL15 specificaM22-6gbullone,M22-6Htassello. Metrica grossolana:Passo 2,5 mm. AREMA 7/8"‑9 UNC:9 TPI (2,82 mm). Errore di approvvigionamento: ordina "M22" dal fornitore nordamericano → riceve7/8"‑9 UNC(OD 21,9 mm, passo 2,82 mm). I primi 3 fili si incastrano, poi si inceppano. Cross-threading garantito.
SKL12 Monopolio Regionale Perno Eccentrico- Regolazione laterale tramiteperno conico eccentricoè di proprietà diSistema Vossloh SKL12 Zw700. SKL12 dall'aspetto identico-di altri produttoriperno concentrico→ nessuna regolazione. Ordinato come "compatibile con SKL12" → consegnato non-regolabile → rifiuto del sito al 100%.
