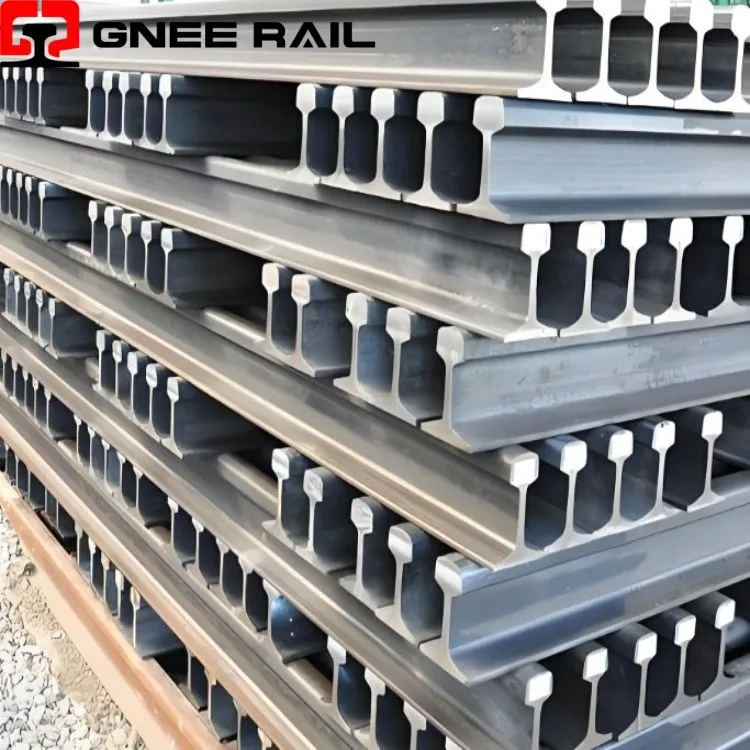

Binario ASCE 60, nota anche come rotaia ASCE da 60 libbre, o rotaia da 60 libbre, è una rotaia leggera standard in acciaio ampiamente utilizzata nei sistemi ferroviari industriali e leggeri. Con un peso nominale di60 libbre al metro(circa 29,76 kg/m), questo binario in acciaio asce60 presenta un design del profilo bilanciato che comprende testa del binario, anima e base, garantendo una distribuzione stabile del carico e prestazioni affidabili. Le applicazioni tipiche della metropolitana leggera ASCE 60 includono binari minerari, linee logistiche di magazzino, trasporto ferroviario leggero-e alcuni sistemi ferroviari leggeri con gru.



Dimensioni del binario da 60 libbre in mm:



GUIDA GNEEoffre precisione dimensionale costante, proprietà meccaniche stabili e opzioni di personalizzazione flessibili per la rotaia ASCE 60, insieme a sistemi di fissaggio della rotaia integrati e supporto tecnico su misura per i requisiti del progetto. Se hai requisiti speciali per materiali di lunghezza o resistenza superiore, per favorecontattaciper produzioni speciali personalizzate.





Binario ASCE 60 (60 libbre/iarde).è una rotaia in acciaio leggera-ad alta-resistenza, del peso di circa 29,76 kg/m, progettata per applicazioni industriali, minerarie e con gru. I gradi di materiale comuni includono Q235B o 55Q per impieghi standard e U71Mn per elevata resistenza all'usura.





Q235B	Proprietà meccanica						Composizione chimica(%)
	Forza di rendimento		Resistenza alla trazione		Allungamento	Durezza	C	Sì	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HB		Minore o uguale a		Minore o uguale a	Minore o uguale a
	Maggiore o uguale a	Maggiore o uguale a
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



55Q	Proprietà meccanica						Composizione chimica(%)
	Forza di rendimento		Resistenza alla trazione		Allungamento	Durezza	C	Sì	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HBW				Minore o uguale a	Minore o uguale a
	Maggiore o uguale a	Maggiore o uguale a	Maggiore o uguale a	Maggiore o uguale a		Maggiore o uguale a
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



Proprietà meccanica

Composizione chimica (%)

U71Mn

Forza di rendimento

Resistenza alla trazione

Allungamento

Durezza

C

Sì

Mn

S

P

Cr

Ni

Cu

MPa

kg/mm²

MPa

kg/mm²

min

HBW

Maggiore o uguale a 390

Maggiore o uguale a 40

Maggiore o uguale a 880

9%

0.65-0.76

0.15-0.35

1.10-1.40

Inferiore o uguale a 0,030

Inferiore o uguale a 0,030

Inferiore o uguale a 0,250

Inferiore o uguale a 0,250

Inferiore o uguale a 0,250





Il binario ASCE 60 (60 lb/yd) è un binario da leggero-a-medio progettato per applicazioni industriali e minerarie. Il suo peso unitario è di circa 29,76 kg/m. Offre un forte equilibrio tra capacità di carico, efficienza dei costi e flessibilità. Questo fabinario asce 60, noto anche comeBinario di salita da 60 libbreOFerrovia da 60 libbre, una scelta pratica per molti scenari specializzati.

• In ambienti industriali e minerari

Metropolitana leggera ASCE 60è ampiamente utilizzato per binari a scartamento ridotto-e sistemi di trasporto leggero. È adatto per carrelli da miniera e movimentazione di minerali. Il peso moderato è adatto a carichi sugli assali da bassi a medi. Ciò evita costi inutili derivanti dall'uso ferroviario pesante. ILbinario asce da 60 libbrefornisce anche un allineamento stabile grazie alle sue dimensioni precise. Il suo materiale resiste all'usura dovuta alla polvere e ai carichi variabili. Ciò garantisce prestazioni affidabili in condizioni minerarie difficili.

• Per sistemi di gru

Binario di salita da 60 libbreè comunemente usato come binario di pista nelle officine e nelle fabbriche. Supporta carriponte leggeri e carroponti. Il profilo è standardizzato. Ciò garantisce un movimento fluido delle ruote e operazioni di sollevamento stabili. La struttura è sufficientemente robusta per gestire carichi dinamici. Allo stesso tempo, ilFerrovia da 60 libbremantiene un buon equilibrio tra peso e forza. Ciò contribuisce a prolungare la durata dei componenti della gru. Funziona bene anche con i sistemi di fissaggio standard, semplificando l'installazione.

• Negli impianti logistici e produttivi

binario asce 60viene utilizzato per sistemi AGV, linee di tram e trasferimenti di merci a breve-distanza. La superficie di rotolamento è liscia. Ciò riduce il rumore e le vibrazioni. Migliora la sicurezza negli ambienti automatizzati. ILMetropolitana leggera ASCE 60il design si adatta a operazioni frequenti e-a basso carico. È conveniente-e di facile manutenzione. Segue inoltre gli standard americani, garantendo la compatibilità con diverse apparecchiature.

• Per binari di costruzione temporanei

binario asce da 60 libbreè un'opzione affidabile. È facile da installare e rimuovere. Il peso contenuto consente un rapido trasporto e una rapida regolazione del layout. Questo è l'ideale per i cantieri. ILBinario di salita da 60 libbresupporta attrezzature per il trasporto di materiali come portabetoniere e piccole locomotive. Garantisce un funzionamento stabile durante l'esecuzione del progetto. Inoltre, il binario può essere riutilizzato, il che aiuta a ridurre i costi complessivi del progetto.



Queste dimensioni dei binari ASCE da 60 libbre sono ampiamente accettate nei mercati internazionali. Il profilo è progettato per un supporto stabile e un contatto regolare delle ruote. Nei progetti reali, piccole deviazioni nelle dimensioni della guida ASCE 60 possono influenzare l'allineamento e il fissaggio. Pertanto è essenziale un rigoroso controllo dimensionale.



GNEE RAIL mantiene tolleranze strette per garantire una facile installazione e stabilità a lungo-termine. Garantiamo precisione per ogni binario ASCE da 60 libbre. Le dimensioni chiave vengono verificate utilizzando strumenti di misurazione avanzati, che coprono altezza, larghezza, spessore del nastro, rettilineità e usura. La conformità agli standard ASCE e ASTM è rigorosamente controllata.



• Altezza della guida:4-1/4 pollici (107,95 mm). L'altezza ottimizzata fornisce la necessaria rigidità alla flessione rispetto ai carichi dinamici verticali.





• Larghezza della base:4-1/4 pollici (107,95 mm). Un'ampia base garantisce una stabilità superiore e impedisce il ribaltamento del binario su traversine in legno o cemento.





• Larghezza della testa:2-3/8 pollici (60,33 mm). Fornisce una zona di contatto sufficiente per le ruote della locomotiva, riducendo al minimo lo stress da contatto e prolungando la durata dell'usura.





• Spessore del nastro:31/64 pollici (12,3 mm). Progettato per resistere a pesanti forze di taglio laterali durante le curve del treno.





• Disponibilità di lunghezza standard:30 piedi, 33 piedi, 40 piedi (9 m, 10 m, 12 m). Eseguiamo inoltre tagli personalizzati precisi sulle nostre linee di lavorazione per soddisfare specifici-raggi di curvatura stretti o requisiti esatti-di fascette.



GUIDA GNEEgarantisce il rigoroso rispetto dimensionale del Rail ASCE 60. La nostra ingegneria di precisione garantisce il perfetto allineamento e l'integrità strutturale. Tutte le guide sono realizzate per soddisfare gli standard internazionali ASCE e ASTM, garantendo prestazioni e qualità costanti.





GUIDA GNEEgarantisce una consegna globale efficiente e affidabile della ferrovia ASCE 60 ai porti di tutto il mondo. Gli ordini sono coordinati per mantenere il rispetto del programma e la consegna sicura attraverso canali logistici consolidati.



Ciascun binario ASCE da 60 libbre è fissato in modo sicuro con reggette in acciaio per mantenere la stabilità durante il trasporto. Viene applicato olio o rivestimento antiruggine- per proteggere ilsbarrasuperficie durante le spedizioni a lunga-distanza e i pacchi sono avvolti con materiali impermeabili per evitare danni causati dall'umidità.Accessoricome clip, bulloni e sistemi di fissaggio sono imballati separatamente con protezione rinforzata. Quando necessario, vengono fornite casse personalizzate per salvaguardare i componenti sensibili. Tutti gli imballaggi sono progettati per proteggere le guide e gli accessori durante il trasporto, garantendo che arrivino in condizioni ottimali.



GNEE RAIL ha una vasta esperienza nell'esportazione di prodotti ferroviari da 60 libbre. Collaboriamo con acciaierie affidabili e manteniamo un rigoroso controllo di qualità dalla produzione alla consegna. Supportiamo anche requisiti di lunghezza e foratura personalizzati in base alle esigenze del progetto. Dalla fabbrica al porto e dal porto alla destinazione, GNEE RAIL fornisce una soluzione di spedizione completa e affidabile per i progetti ASCE 60 di Light Rail in tutto il mondo.





Essendo una specifica ampiamente utilizzata nei sistemi ferroviari industriali e leggeri, la rotaia ASCE 60, comunemente denominata anche rotaia ASCE da 60 libbre o rotaia da 60 libbre, è particolarmente adatta per binari minerari, linee di trasporto leggero e sistemi ferroviari per officine.GNEE RAIL ha completato con successo due spedizioni di esportazione di binari ASCE da 60 libbre verso il mercato messicano, con un volume totale di 426 tonnellate. La prima spedizione comprendeva 225 tonnellate, seguita da una seconda spedizione di 201 tonnellate, entrambe realizzate utilizzando acciaio 55Q di alta-qualità, che fornisce elevata resistenza all'usura, resistenza meccanica e durata adatta per applicazioni ferroviarie di-carico medio.



Durante tutto il processo di esportazione,GUIDA GNEEmantenuto un rigoroso controllo di qualità in conformità con gli standard internazionali. Ogni binario ASCE da 60 libbre soddisfaceva precise tolleranze dimensionali e requisiti di prestazioni meccaniche.



MTC della rotaia 55Q ASCE 60:







Certificati di certificazione GNEE RAIL:





Oltre alla rotaia ASCE 60, GNEE RAIL offre un'ampia gamma di rotaie standard in acciaio per soddisfare le diverse esigenze ferroviarie e industriali. La nostra linea di prodotti comprende binari leggeri, binari per carichi pesanti- e binari per gru specializzati, che coprono numerosi standard internazionali come UIC 50/54/60, DIN 536 A55–A120, BS 11:1985, GB 8–75 kg e AREMA/ASCE 25–175 lb.





Guida in acciaio standard GB



Norma GB	Larghezza testa (mm)	Altezza (mm)	Larghezza base (mm)	Spessore del nastro (mm)	Peso nominale (kg/m)	Grado d'acciaio
8kg	25	65	54	7	8.42	Q235B
9 kg	32.1	63.5	63.5	5.9	8.94	Q235B
12 kg	38.1	69.85	69.85	7.54	12.2	Q235B
15 kg	42.86	79.37	79.37	8.33	15.2	Q235B/55Q
18 kg	40	90	80	10	18.06	Q235B/55Q
22 kg	50.8	93.66	93.66	10.72	22.3	Q235B/55Q
24kg	51	107	92	10.9	24.46	Q235B/55Q
30 kg	60.33	107.95	107.95	12.3	30.1	Q235B/55Q



Sistema standard	Profilo ferroviario	Altezza (mm)	Larghezza testa (mm)	Larghezza base (mm)	Spessore del nastro (mm)	Peso nominale (kg/m)
Norma cinese GB	GB 38 kg	134	68	13.0	114	38.73
Norma cinese GB	GB43 kg	140	70	14.5	114	44.653
Norma cinese GB	GB50kg	152	70	15.5	132	51.514
Norma cinese GB	GB60 kg	176	73	16.5	150	60.64
Norma cinese GB	GB75 kg	192	75	20	150	74.414

Guida in acciaio standard EN



Misurare	Larghezza testa (mm)	Altezza binario (mm)	Larghezza base (mm)	Spessore vita (mm)	Peso nominale (kg/m)	Materiale	Lunghezza (m)
49E1	67	149	125	14	49.39	R260/R350HT	12-25
49E2	67	148	125	14	49.1	R260/R350HT	12-25
50E1	65	153	134	15.5	50.37	R260/R350HT	12-25
50E2	72	151	140	15	49.97	R260/R350HT	12-25
50E4	70	152	125	15	50.46	R260/R350HT	12-25
50E5	67	148	135	14	49.9	R260/R350HT	12-25
50E6	65	153	140	15.5	50.9	R260/R350HT	12-25
54E1	70	159	140	16	54.77	R260/R350HT	12-25
54E2	67.01	161	125	16	53.83	R260/R350HT	12-25
54E3	67	154	125	16	54.57	R260/R350HT	12-25
55E1	62	155	134	19	56.03	R260/R350HT	12-25
60E1	72	172	150	16.5	60.21	R260/R350HT	12-25

Binario in acciaio BS



Standard britannico	Larghezza testa (mm)	Altezza binario (mm)	Larghezza base (mm)	Spessore vita (mm)	Peso nominale (kg/m)	Materiale	Lunghezza (m)
BS113A	69.85	158.75	139.7	20	56.398	900A	8-25
BS110A	69.85	152.4	133.35	15.08	50.182	900A	8-25
BS90A	66.67	142.88	127	13.89	45.099	900A	8-25
BS80A	63.5	133.35	117.47	13.1	39.761	900A	8-25
BS75A	61.91	128.59	114.3	12.7	37.455	900A	8-25
BS70A	60.32	123.82	111.12	12.3	34.807	900A	8-25
BS60A	57.15	114.3	109.54	11.11	30.618	900A	6-18
BS80R	63.5	133.85	127	13.49	39.374	900A	8-25
BS75R	61.91	128.59	122.24	13.1	37.041	900A	8-25
BS60R	57.15	114.3	109.54	11.11	29.822	700	6-18
BS50O	52.39	100.01	100.01	10.32	24.833	700	6-18

Binario di gru serie QU



QU Rotaie della gru	Larghezza testa A ±1(mm)	Larghezza inferiore B (mm)	Altezza binario H ±0,8(millimetro)	Spessore della vita ±1(mm)	Peso nominale (kg/m)	Carico di riferimento (tonnellata)
QU70	70	120	120	28	52.77	32
QU80	80	130	130	32	64.41	50~75
QU100	100	150	150	38	89.05	100~125
QU120	120	170	170	44	118.50	160

Binario di gru DIN 536



Binario di gru DIN536	Larghezza della testa (mm)	Larghezza della base	Altezza della rotaia	Spessore della vita	Peso nominale (kg/m)
A45	45 (±0.6)	125 (+1.5, -3)	55 (±1)	24	22.10
A55	55 (±0.6)	150 (+1.5, -3)	65 (±1)	31	31.80
A65	65 (±0.8)	175 (+1.5, -4)	75 (±1)	38	43.10
A75	75 (±0.8)	200 (+2, -5)	85 (±1)	45	56.20
A100	100 (±1)	200 (+2, -5)	95 (±1.5)	60	74.30
A120	120 (±1)	220 (+2, -5)	105 (±1.5)	72	100.00
A150	150 (±1)	220 (+2, -5)	150 (±1.5)	80	150.30

Binario di gru ASCE



Ferrovia ASCE	Larghezza della testa (mm)	Larghezza della base	Altezza della rotaia	Spessore della vita	Peso nominale (kg/m)	Materiale
ASCE12 (binario da 12 libbre/yd)	25.4	50.8	50.8	6.35	5,95 (12 libbre/iarda)	700
ASCE20 (binario da 20 libbre/yd)	34.1	66.7	66.7	6.4	9.92	700
ASCE25 (binario da 25 libbre/iarde)	38.1	69.85	69.85	7.54	12.2	700
ASCE30 (binario da 30 libbre/yd)	42.86	79.37	79.37	8.33	15.2	700
ASCE40 (binario da 40 libbre/yd)	47.62	88.9	88.9	9.90	19.84	700
ASCE50 (binario da 50 libbre/iarde)	54	98.43	98.43	11.11	24.85	700
ASCE60 (binario da 60 libbre/yd)	60.32	107.95	107.95	12.3	30.1	700
ASCE70 (binario da 70 libbre/yd)	61.91	117.48	117.48	13.1	34.5	700
ASCE75 (rotaia da 70 libbre/yd)	62.71	122.2	122.2	13.5	37.2	900A/1100
ASCE80 (binario da 80 libbre/yd)	63.50	127.00	127.00	13.89	39.82	900A/1100
ASCE85 (binario da 85 libbre/yd)	65.09	131.76	131.76	14.29	42.3	900A/1100

Ferrovia UIC



Standard ferroviari UIC	UIC860-0, EN-13674-1
Misurare	DIMENSIONI (mm)				Peso	Materiali	Lunghezza
	Testa	Altezza	Metter il fondo a	Spessore del nastro	(KG/M)		(m)
U.I.C.50	70	152	125	15	50.46	900A/1100	12-25
U.I.C.54	70	159	140	16	54.43	900A/1100	12-25
U.I.C.60	74.3	172	150	16.5	60.21	900A/1100	12-25

Rotaia di gru standard GOST russa



Norma GOST 4121-96	Larghezza testa (mm)	Altezza binario (mm)	Larghezza base (mm)	Spessore vita (mm)	Peso Nominale (kg/m)
KP140	140	200	200	58	141.7
KP120	120	170	170	44	118.1
KP100	100	150	150	38	88.96
KP80	80	130	130	32	63.69
KP70	70	120	120	28	52.8

Binario in acciaio standard JIS



JIS E1101-2001	Altezza binario (mm)	Larghezza della base	Larghezza testa (mm)	Spessore vita (mm)	Peso nominale (kg/m)
9 kg	63.50	63.50	32.10	5.90	8.94
10 kg	66.67	66.67	34.13	6.35	10.10
12 kg	69.85	69.85	38.10	7.54	12.20
JIS 15kg	79.37	79.37	42.86	8.33	15.20
JIS22kg	93.66	93.66	50.80	10.72	22.30
JIS30kg(30A)	107.95	107.95	60.33	12.3	30.10
JIS37kg(37A)	122.24	122.24	62.71	13.49	37.20
40kgN(40N)	140.00	122.00	64.00	14.00	40.9
JIS 50 kg (50 CV)	144.46	127.00	67.87	14.29	50.4
50kgN(50N)	153.00	127.00	65.00	15.00	50.4
60 kg	174.00	145.00	65.00	16.50	60.8
JIS E1103-93/JIS E1101-93	Altezza binario (mm)	Larghezza della base	Larghezza testa (mm)	Spessore vita (mm)	Peso nominale (kg/m)
CR73	135.00	140.00	100.00	32.00	73.30
CR100	150.00	155.00	120.00	39.00	100.20





1. Qual è il peso della rotaia ASCE 60 al metro?



La rotaia ASCE 60 (60 libbre/iarda) ha un peso standard di 29,76 kg per metro (circa 60 libbre per iarda). Si tratta di un profilo ferroviario in acciaio leggero utilizzato principalmente per il trasporto industriale, minerario e ferroviario leggero, in genere caratterizzato da un'altezza del binario di 107,95 mm e una larghezza di base di 107,95 mm.



2. Il binario ASCE 60 può essere utilizzato per le gru?



Sì, la rotaia ASCE 60 (60 lb/yd) è comunemente utilizzata per le applicazioni con gru. Viene spesso utilizzato come binario per gru per carichi leggeri-per gru a ponte negli impianti di produzione e come binario per carrelli nei sistemi di prelievo in magazzino grazie al suo profilo robusto e stabile, con un peso di circa 29,76 kg/m.



3. Il binario ASCE 60 è facile da installare?



Sì, il peso gestibile e il profilo standardizzato del binario ASCE 60 facilitano l'installazione rispetto ai tipi di binari più pesanti. Con un peso di circa 60 lb/yd (29,8 kg/m), è adatto per binari industriali, operazioni minerarie e installazioni temporanee dove sono richieste installazione rapida e versatilità.



4. Qual è il materiale migliore per la guida in acciaio ASCE 60?



La scelta del materiale per la guida in acciaio ASCE 60 dipende dall'ambiente di lavoro e dalla durata prevista. Le opzioni comuni includono Q235B, 55Q e U71Mn. Per le applicazioni generiche, Q235B fornisce una soluzione-efficace in termini di costi. Per una maggiore robustezza e resistenza all'usura, è adatto 55Q. Per progetti che richiedono durabilità a lungo-termine e capacità di carico elevata, si consiglia U71Mn, soprattutto in ambienti industriali esigenti.



5. Quali lunghezze sono disponibili per il binario ASCE da 60 libbre?



Le lunghezze standard sono generalmente 6 m, 9 me 12 m, adatte alla maggior parte delle condizioni di trasporto e installazione. È possibile fornire lunghezze personalizzate, inclusi binari pre-tagliati, forati o lavorati, in base ai requisiti del progetto per ridurre-il lavoro in loco e migliorare l'efficienza dell'installazione.



6. Il binario ASCE 60 può essere fornito con sistemi di fissaggio?



Sì, il binario ASCE 60 può essere fornito insieme a sistemi di fissaggio completi, tra cui stecche, fermagli per binario, piastre di base e bulloni. Questi componenti mantengono il corretto allineamento e il posizionamento sicuro della guida durante il funzionamento. GNEE RAIL fornisce una soluzione completa per il binario ASCE da 60 libbre, che aiuta a evitare problemi di compatibilità, semplifica l'approvvigionamento e garantisce la stabilità del binario a lungo-termine.
