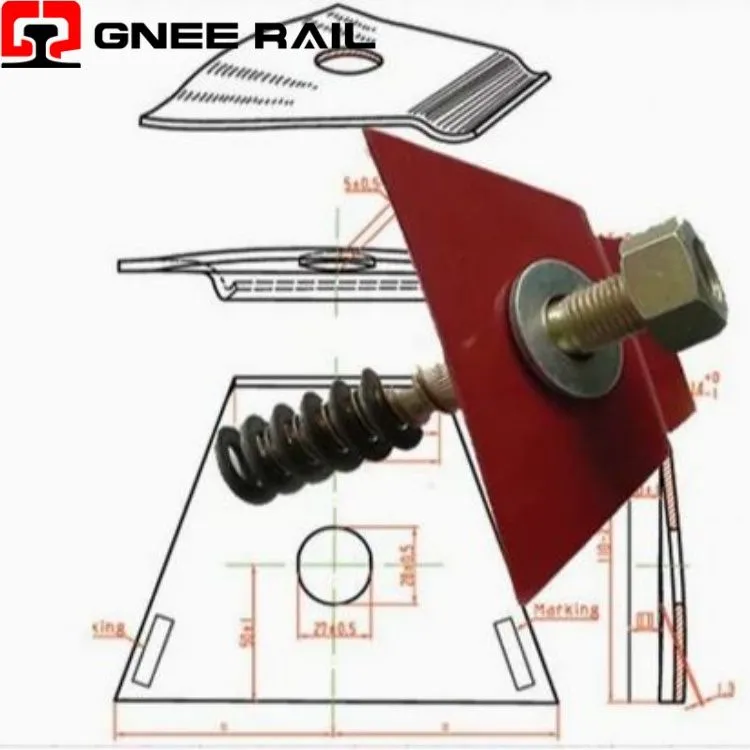

↵Sistema di fissaggio del binario Nabla
Una clip ferroviaria Nabla è asistema di fissaggio in acciaio a molla a forma triangolare-chiamato per il suo carattere distintivo∇-geometria della formache convertedeflessione verticale della rotaia in forza di bloccaggio orizzontale supplementare- unico tra tutti gli elementi di fissaggio per binari comeunica clip che aumenta il contenimento laterale sotto carico dinamico, ILsolo clip installata mediante impatto del martello in una spalla fissa senza componenti filettati o dispositivi di chiusura, e ilunico sistema di fissaggio certificato EN13481-2 Categoria C per curve strette fino a R150m
Specifiche tecniche:
|
|---|
Gamma di prestazioni:
Sensibilità all'impatto del martello- Nabla è ilunico importante sistema di clip ancora installato da mazza(2-3 colpi). Energia d'impatto: 80–120 J. Colpo fuori-centro (<5 mm from heel centre) induces deformazione plastica locale al fianco apicale. Profondità della micro-fessura: 0,1–0,3 mm. Periodo di propagazione: 12–18 mesi. Guasto: improvviso, nessun preavviso visibile.
Interruzione dell'usura dell'incudine-Il lavoro sulla superficie dell'incudine della spalla-si indurisce con l'inserimento ripetuto della clip. La durezza aumenta da 220 HB a 380 HB dopo 500 cicli. Incudine-induritanon assorbe più l'energia dell'impattoL'energia - si riflette nell'apice della clip. Conseguenza: nuova clip installata nella vecchia spalla → frattura a 1,2 milioni di cicli rispetto a 5 milioni di cicli certificati.
Manutenzione e prospettiva operativa
- Amplificazione della deflessione inversa- Il carico sulla ruota abbassa il piede della rotaia di 1–2 mm. Le gambe inclinate di Nablaconvertire questo movimento verticale in una contrazione laterale di 0,5–1,0 mmalla punta della clip, aumentando la forza di serraggio orizzontale di15–25% sotto carico. Nessun altro elemento di fissaggio presenta un comportamento negativo del rapporto di Poisson.
- Azione di incuneamento a tre punti-- Ritaglia i contatti atre zone rinforzate: due ancoraggi del tallone nelle tasche delle spalle, una punta appoggiata sul bordo del piede della rotaia. Il carico verticale guida la convergenzapiù in profondità nell'angolo del piede della rotaia, creando una presa auto-energizzante. Questa azione di incuneamento fornisceVincolo longitudinale maggiore del 40–60%.rispetto alle clip simmetriche con carico di punta equivalente.
Gnee Fornitore professionale
