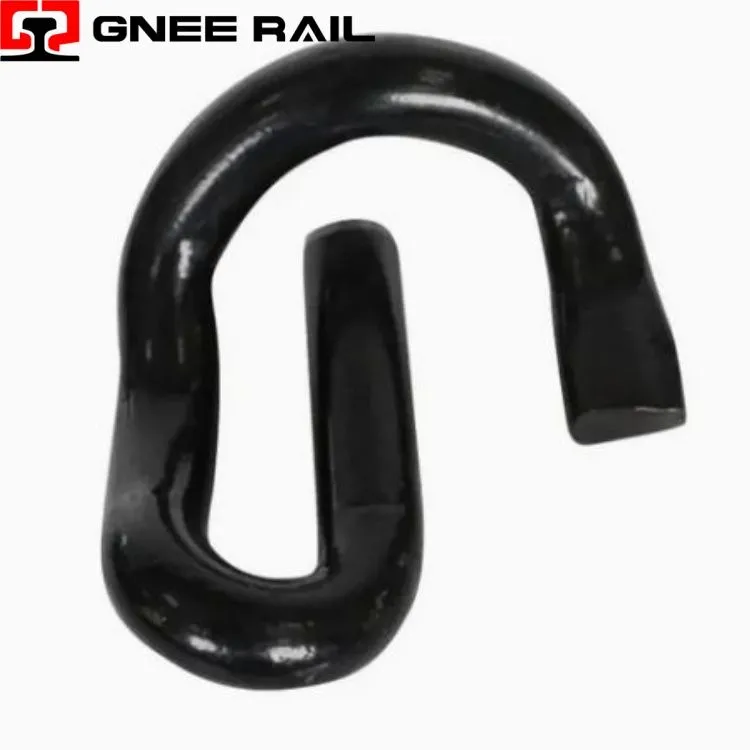

Sistema di fissaggio a clip per binario E
La clip E- ferroviaria è un componente di fissaggio elastico in acciaio per molle a forma di lettera "E" che fissa le rotaie alle traversine di cemento o legno nei sistemi di binari ferroviari. Realizzata in leghe di acciaio per molle di alta-qualità 60Si2MnA, questa clip auto-tensionante fornisce una forza di serraggio continua grazie al suo caratteristico design geometrico. L'E-Clip funziona senza filettatura, basandosi sulla deformazione elastica per mantenere un carico costante sulla punta e allo stesso tempo accogliere l'espansione termica, le vibrazioni dinamiche e i carichi delle ruote.
Specifiche tecniche:
| Parametro | Specifica | Valore/intervallo tipico |
|---|---|---|
| Grado materiale | Lega di acciaio per molle | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Gamma di durezza | HRC | 42-48 |
| Carico sulla punta (diametro 16 mm) | kgf | 500-700 |
| Carico sulla punta (diametro 18 mm) | kgf | 750-900 |
| Carico sulla punta (diametro 20 mm) | kgf | 1100-1400 |
| Vita affaticata | Cicli | 5 milioni senza frattura |
| Forza elastica massima | kN/clip | 14 |
| Tipi di binari applicabili | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Prospettiva di installazione e manutenzione:
- Richiede strumenti di tensionamento specializzati per il corretto inserimento e rimozione
- Non è necessaria alcuna regolazione della coppia grazie al design auto-tensionante senza filettatura
- Ispezione visiva possibile senza smontaggio per rapidi controlli delle condizioni
- Profondità di inserimento con deflessione di 10-12 mm consigliata per una durata a fatica ottimale
- Lo spazio tra l'arco posteriore e la spalla deve rimanere entro le specifiche di 3-9 mm
Manutenzione e prospettiva operativa
- Fornisce una forza di serraggio massima di 14 kN per clip per la sicurezza ferroviaria
- Raggiunge 5 milioni di cicli di fatica senza frattura sotto carico standard
- Concentrazione critica dello stress situata nella curvatura interna dell'arco posteriore
- Mantiene la resistenza allo scorrimento viscoso e la stabilità torsionale per i binari saldati
- La gamma di durezza HRC 42-48 garantisce il recupero elastico dopo la deflessione
